关于Redis Cluster，我所知道的事（一）

因9月30号要在组内做分享，这些天我一直在看Redis Cluster。老实说东西有点多，我一下子也看不完，因此打算先把现阶段看过的东西梳理一下。文章的结构如下：

• Redis单机环境的安装与基本数据结构介绍

• Redis Cluster介绍

• Redis Cluster环境搭建

• 补遗

参考资料主要为Redis的两篇官方文档以及网上搜到的一些零碎的资料。因为是第一次接触这块内容，不敢保证所写内容都是正确的，如本文有误，烦请批评指正。

---

## Redis单机环境的安装与基本数据结构介绍

Redis的安装是非常简单的，首先是下载官方的压缩包，解压，cd到对应的目录，然后执行make命令即可。然后我们需要启动redis-server，命令是：src/redis-server
redis有个内置的client，通过它我们可以通过命令行的方式与redis-server进行交互，命令是：src/redis-cli

Redis的数据结构主要有以下几种：Strings，Lists，Sets，Hashes，Sorted sets和Bitmaps and HyperLogLogs。关于每种数据结构的介绍以及基本的使用方法可以参考这里：An introduction to Redis data types and abstractions 因为这个比较简单，这里就不再赘述了。

---

## Redis Cluster介绍

Redis Cluster，又叫Redis集群，是一种可以令数据在多个Redis节点之间进行传输的设施，通常用作构建分布式缓存。Redis集群的优势主要集中在以下两个方面：

1. 自动分割数据到不同的节点
2. 部分节点宕机或不可达的情况下，能够继续处理命令

需要注意的是，Redis集群并不支持处理多命令，当然这并不是绝对的，后面会对此进行进一步地介绍。

每个节点都需要保持两个TCP端口处于打开状态，其中一个用于与客户端进行交互，另一个用于集群内部节点之间传输信息。这两个连接的端口号的差值默认为10000，例如第一个端口号为6379，则另外一个为16379。第二个端口用于集群链接（cluster bus），这是一种使用一个二进制协议来进行点对点（node-to-node）交互的通道。集群链接用户宕机检测，配置更新，失效备援（failover）认证等等。客户端永远都不需要试图通过集群链接端口进行交互，而应当通过普通的Redis命令端口。

哈希槽（hash slots）

哈希槽是redis集群中的一个重要的概念，它其实就是代表这一个keys的集合。redis集群共有16384个哈希槽，每个key通过CRC16校验然后对16384进行取模来决定该key应当被放到哪个槽中。集群中的每个节点负责一部分哈希槽，举例，比如现在集群中存在三个节点，则：

1. 节点 A 包含 0 到 5500号哈希槽
2. 节点 B 包含5501 到 11000 号哈希槽
3. 节点 C 包含11001 到 16384号哈希槽

这种设计使得添加或者删除集群中的节点变得比较简单，比如说我想添加一个节点D，我只需要将A,B,C中的一部分槽移动到D即可；同样地，如果我想移除节点A，则只需要将A所负责的那一部分槽移动到B和C节点，然后将没有任何槽的A节点从集群中删除即可。

需要说明的是，移动哈希槽并不需要停止服务，因此无论是添加、删除还是改变节点所包含的槽占总槽数的百分比，都是不需要停机的。

哈希标签（hash tags）

redis集群并不是在任何情况下都不支持执行多命令的。事实上如果我们希望做到这点，则首先需要引入一个哈希标签（hash tags）的概念，这个东西简单来说就是用大括号{}包裹起来的一个key的子串，比如说this{foo}key和another{foo}key，其中的{foo}就是一个哈希标签，因为这两个key拥有相同的哈希标签{foo}，因此可以保证他们会被放到相同的哈希槽中，从而使得它们可以被用于多命令执行中。

这里插一句，之所以this{foo}key和another{foo}key会被放到同一个哈希槽中，是因为只有其中的{foo}会被哈希，因此它们的哈希值是相同的。另外需要说明的是，哈希标签中的大括号是不支持嵌套的，也就是说，redis集群只会将一个key中的第一次出现的{和第一次出现的}之间的内容进行哈希，而不会去管key中存在多少个大括号。另外，如果大括号之间没有字符，则对整个key进行哈希，这种将{}放到key中的做法通常用来保证整个key会被哈希。

主从模型（master-slave model）

这个非常好理解，我们假设我们的集群中存在三个master和三个slave，且master和slave一一对应，设为A,B,C和A1,B1,C1，则当B宕机时，集群便会推举B1成为新的master，使得整个集群得以继续正常运转。当然，当B和B1都处于宕机状态时，整个集群便可不用了。

当然，每个master可以拥有多个slave，slave越多，集群的健壮性也就越大。另外，redis集群还拥有复制迁移（replicas migration）的特性，这个特性简单来说就是说，假设集群当前的slave节点数要稍稍多于master数，则当某个只拥有一个slave的master的slave宕机时，该特性可以保证一个slave会被迁移到这个master上，从而尽可能地保证了整个集群的可用性。

一致性保证（consistency guarantees）

redis集群并不能保证数据的强一致性（strong consistency），因此在一些特定的情况下，集群可能会丢失写操作。具体来说，由于集群采用的是异步备份（asynchronous replication），因此在一个写操作中，实际上发生了一下几个步骤：

1. 客户端向节点B写数据
2. B节点返回OK给客户端
3. B节点将写操作的结果传播（propagates）给它的suoyouslave节点

我们可以看到B节点并没有在返回结果给客户端之前，等待它的slave节点对该操作结果进行确认。因此，假设B节点确认了客户端发过来的写操作，但是却在发给它的slave之前宕机了，它的其中一个slave将会被推举为一个新的master，使得这一写操作永远丢失。

这听上去不够好，然而如果要等master节点的每一个slave都确实收到了写操作的结果之后再发OK给客户端的话，这显然会带来严重的性能问题。因此这事实上是一种对性能和一致性的一种权衡。

为了尽可能地缓解这一问题，redis集群通过wait命令实现同步写操作，这多少让写操作丢失出现的可能性降低了一点。

还有一种可能导致写操作丢失的情况是集群出现了网络分区（network partition）即客户端和至少一个master节点被孤立于其他的多数节点。举个例子：假设集群包含 A 、 B 、 C 、 A1 、 B1 、 C1 六个节点， 其中 A 、B 、C 为主节点， A1 、B1 、C1 为A，B，C的从节点， 还有一个客户端 Z1。当发生网络分区之后，假设集群被分为两块，一块是A 、C 、A1 、B1 和 C1，另一块是B和Z1，则当分区的时间足够长时，B1将被推举为新的master，则Z1向B写入的数据将永久丢失。因为在等待一个制定时长的超时时间之后，（下面会提到的）当一个slave节点被推举为新的master节点时，处于少数分区中的master节点将停止接收写操作。

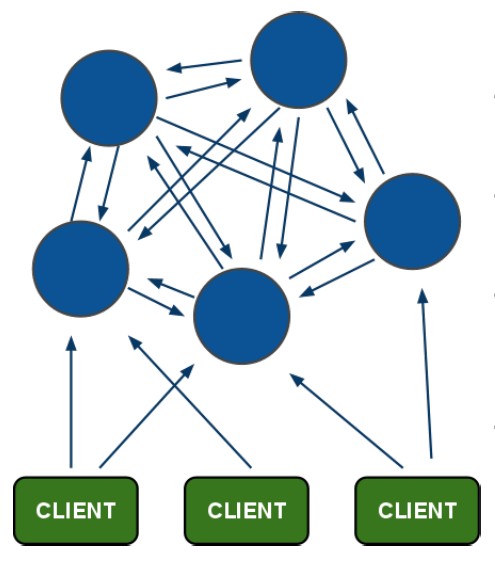

Redis-cluster 架构图

注意，在网络分区期间，Z1向B发送写命令的最大时间是有限制的，这一限制被称为节点超时。（node timeout）
节点超时的意思是说，当多数分区中的node已经推选出了新的master时，在少数分区中的master节点将停止接收写操作。节点超时还有一个作用就是当某个master节点处于宕机或不可达的状态时，等过了这个超时时间之后，这个master节点中的某个slave节点将作为新的master节点，来替换掉它。

CLUSTER NODES命令

CLUSTER NODES命令可用于监察集群中各个节点的相关信息，其信息格式为：

<id> <ip:port> <flags> <master> <ping-sent> <pong-recv> <config-epoch> <link-state> <slot> <slot> ... <slot>

下面分别来介绍每个参数的含义：

1. 节点ID，由40个随机生成的字符组成，并唯一地标识这个节点。每个节点都会记住其他节点的ID，即它们彼此之间是通过ID来进行辨识的，而不是通过IP和端口号。这也就是说，哪怕某个节点的IP和端口号发生了变化，其他节点也能够找到这个节点。
2. IP和端口号
3. 标识（flags） 如master, slave, myself, fail, …
4. 如果该节点为slave，则显示其master的节点ID，否则显示为’-‘
5. 集群最近一次向节点发送 PING 命令之后， 过去了多长时间还没接到回复
6. 节点最近一次收到 PONG 回复的时间
7. 节点的配置纪元（Configuration epoch）即当前节点（若当前节点为slave，则为其master节点）的配置纪元。每遇到一次失效备援，一个新的，唯一的，单调性的配置纪元就会被创建。它主要用于当多个节点声称负责同一组哈希槽时，配置纪元高的节点将最终负责这一组哈希槽。（配置纪元其形式就是一个非负的数字）
8. 点对点链接的状态信息，可为connected或disconnected
9. 该节点所负责的哈希槽的范围

添加、删除、复制迁移、升级节点

添加一个master节点

首先我们要做的，就是添加一个新的空节点。（具体做法请参照下一节）当节点可以正常启动之后，我们通过redis-trib来添加这个节点到现有的集群中，其命令格式为：

./redis-trib.rb add-node 新节点IP和端口号 随便一个已经在集群中的节点的IP和端口号

在这里redis-trib所做的工作其实并不多，它主要就是发送了一个CLUSTER MEET命令，这个命令的作用是让两个节点相互认识，从而将新的节点加入到集群中。

不过此时新节点中还没有包含任何数据，因为它没有被分配哈希槽。分配给新节点一些哈希槽，其实也就是分片（reshard）的过程，其命令格式为：./redis-trib.rb reshard 随便一个已经在集群中的节点的IP和端口号。我们只需要指定集群中某一个节点的IP和端口号，redis-trib就能够自动寻找到集群中的其他节点。接下来，我们只需要按照命令行中的提示进行操作即可。具体的下一节有述。

添加一个slave节点

添加一个slave节点的命令是：

./redis-trib.rb add-node --slave 新节点IP和端口号 随便一个已经在集群中的节点的IP和端口号

注意：这里并没有指明说我们要把这个slave节点分配到哪一个master节点，事实上，系统会自动挑选一个master节点，然后将这个slave节点分配给它。当然你也可以指定要分配给的master节点，命令为：

./redis-trib.rb add-node --slave --master-id master节点ID 新节点IP和端口号 随便一个已经在集群中的节点的IP和端口号

还有一种做法，就是使用CLUSTER REPLICATE 命令。具体做法是，首先我们要访问到这个新的节点，然后执行命令：

cluster replicate master节点ID

移除一个节点

如果我们希望移除一个slave节点，只需要执行如下命令：

./redis-trib del-node 随便一个已经在集群中的节点的IP和端口号 `希望删除的节点ID`

如果希望移除一个master节点会稍微复杂一些，首先我们要将该节点负责的哈希槽清空，即将它们迁移到其他节点，然后再行移除。还有一种做法就是通过人工的方式(CLUSTER FAILOVER)来制造失效备援，这样当这个master节点的slave节点被推举为新的master节点时，这个旧的master节点就可以被移除了。当然，这么做并不会在实际上减少master节点的数量。

复制迁移

命令格式为：

CLUSTER REPLICATE master节点ID

这个命令的作用其实就是切换一个slave节点的master节点。这个命令的优势在于，当我们配置的slave节点数比master数稍多时，当某个master节点的唯一的slave节点宕机了，通过该命令可以将一个多的slave节点分配给该节点，从而提高了整个集群的稳定性。

升级节点

升级一个slave节点是比较简单的，我们只需要将其停机，升级redis版本，然后再重启即可。然而升级一个master节点会稍显复杂，其思路主要就是通过人工出发失效备援，导致master节点和slave节点进行角色互换，升级完成之后再出发一次新的人工失效备援即可。

Redis Cluster环境搭建

搭建一个redis集群环境主要有两种方法：一种是人工操作的方法，另一种时通过执行create-cluster脚本的方法，下面我将分别介绍这两种方法。
注：构建一个集群需要的节点数最少为三个master节点。

人工搭建

方便起见，我们建立三个master节点和三个slave节点。需要执行的操作具体如下：

mkdir cluster-test
cd cluster-test
mkdir 7000 7001 7002 7003 7004 7005

给每个目录（7000到7005）分别创建redis.conf。redis.conf的基本格式如下：

port 7000
cluster-enabled yes
cluster-config-file nodes.conf
cluster-node-timeout 5000
appendonly yes

配置解释：

1. cluster-config-file指定了redis集群的配置文件所在路径，不过该文件不需要我们人工进行修改，它会在集群简历之后自动创建并自动更新。
2. appendonly，即Append-only file，是redis的一种实现持久化的方式。将其设为yes之后，任何对redis数据集的修改都会被记录到这个AOF文件中，以便在redis可能遇到故障需要重启时通过载入该文件来恢复到重启前的状态）

注意每个redis.conf中的port都应该与自己对应的port相同。然后拷贝redis-server到cluster-test目录中，然后在终端打开6个tab，每个tab都分别cd到对应的目录中（如7000），然后执行命令：

../redis-server ./redis.conf

这样每个空的节点就都启动起来了。之后我们要做的就是将这些运行中的redis实例构建为一个集群，具体做法是执行如下命令：

./redis-trib.rb create –replicas 1 127.0.0.1:7000 127.0.0.1:7001
127.0.0.1:7002 127.0.0.1:7003 127.0.0.1:7004 127.0.0.1:7005

如果你不做一些事先准备的话，上述命令应该是没法运行的。为了能够成功通过redis-trib.rb执行命令，你首先需要安装ruby。以ubuntu为例，命令是：

sudo apt-get install ruby-full
sudo gem install redis

另外，如果你要在多台机子上构建redis集群，那么上述的create命令中，节点的ip地址就不可以使用本地地址，而要使用每台机子的真实IP地址，如：

./redis-trib.rb create –replicas 1 192.168.31.243:7000 192.168.31.153:7003 192.168.31.243:7001 192.168.31.153:7004 192.168.31.243:7002 192.168.31.153:7005

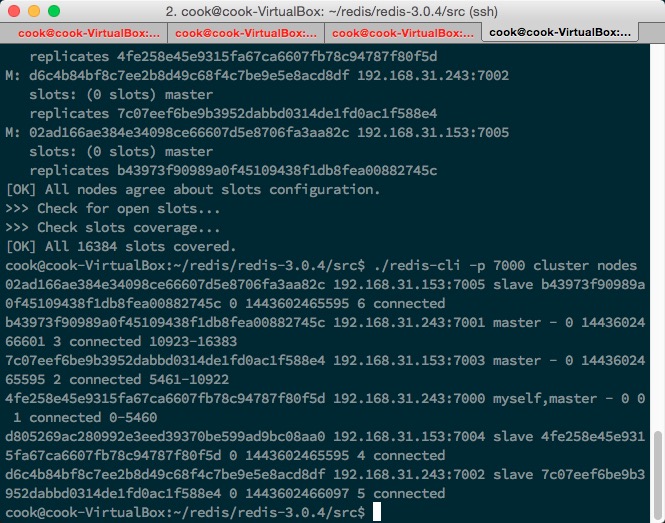

注意这里的**–replicas 1**的意思是说为每个master节点分配一个slave节点。那么如果一切顺利的话，我们会在终端上看到如下所示的信息：

[OK] All 16384 slots covered

由上图我们可以看到，master节点对应的端口号为：7001，7000，7003，其余的为slave节点，正好是三对三。

create-cluster脚本搭建

显而易见通过这种方式来构建redis集群真的是太麻烦了，那么简单的方法就是通过这个create-cluster脚本来搭建。create-cluster脚本放在redis目录中的utils/create-cluster目录中。为了启动三个master节点和三个slave节点，我们只需要执行如下几条命令：

create-cluster start
create-cluster create

然后我们再执行上述的redis-trib命令即可。注意，通过这种方式默认创建的第一个节点的端口号为30001。

如果要让整个集群停止运作，只需要执行：

create-cluster stop

你可能会问，如果我想要创建更多的master和slave节点要怎么办？很简单，修改create-cluster脚本即可。

补遗

1. 集群中的节点并不具有代理功能，即如果收到的命令不属于自己需要处理的范围，该节点并不会将这个命令自动转发给正确的节点，而是会返回给客户端一个MOVED类型的错误。客户端需要能够处理这种错误，并将命令再次发给正确的节点，其实最好能将哈希槽和节点的对应关系缓存起来，这样执行命令的效率才会更高。

2. 集群中的节点还具有记录key和value映射关系，集群状态，key到正确节点的映射关系，以及自动发现其他节点，识别工作不正常节点的功能。

3. 节点之间使用Gossip 协议 来进行以下工作：

   1. 传播（propagate）关于集群的信息，以此来发现新的节点。
   2. 向其他节点发送 PING 数据包，以此来检查目标节点是否正常运作。（如正常会返回PONG）
   3. 在特定事件发生时，发送集群信息。

4. 一个节点可以改变它的IP和端口号，集群可以通过节点ID自动识别出其IP/端口号的变化， 并将这一信息通过Gossip协议广播给其他节点知道。
